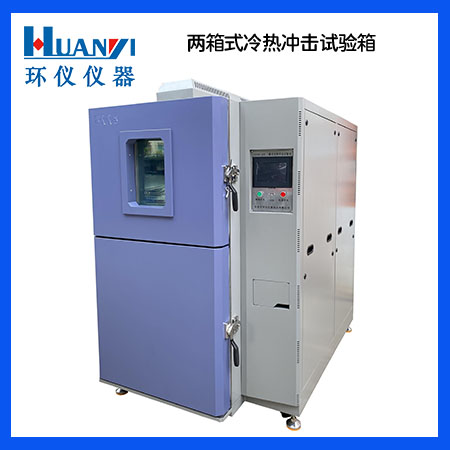

两箱式冷热冲击试验箱产品结构简介-凯发官网入口

冷热冲击试验箱两厢式具备了高温区和低温区，可进行温度交互冲击，下面对两箱式冷热冲击试验箱设备结构布局以及内部材料做个简单介绍，从结构上来认识一下冷热冲击试验箱。

1.结构布局：试验箱的结构为整体式设计，前方为试验区，后方为制冷机组，电器控制箱及吊篮升降控制装置安装在设备右侧位置。

底部安装移动脚轮及定位脚，高温室与低温室上下结构或者左右结构，可快速移动吊篮实现温度快速交变，同时占地面积较小节约使用场地。

2.设备外壳：采用高品质不锈钢或采用冷轧钢喷烤漆，烤漆外观更为美观大方。

3.保温材料：采用保温效果更明显的氯基甲酸乙醋泡沫绝缘体材料，这种材料具有耐高温高密度的特点。

4.测试区材料：采用sus304#不锈钢，经过高精度数控设备切割加工后弯折成型，接缝处采用氩弧焊接打磨抛光处理，精美大方。

5.断热层：高温区与低温区间采用加厚保温层断热，吊篮移动孔连接板采用环氧树脂板断热。

6.吊篮：吊篮由底部隔热端盖板，中间样品放置框架，顶部隔热端盖板，配重块，吊篮提升链条等几个部分组成。
其中吊篮采用sus304#不锈钢制作，上下端盖内嵌入耐高温玻璃纤维棉，进行隔热处理，有效防止温度互传影响制冷效果。
为了不阻挡气流循环，样品架框采用可调节间距与网孔板结构，纵向设置样品架高度调节分度架，保证箱内温度均匀性。同时在吊篮底部端盖内镶嵌配重块，确保低温试验有良好的密封性。

7.独立箱门：高温区和低温区为单开门设计，可以单独开门。

8.防爆把手：硅胶密封条，保证箱门密封不泄漏。

9.空气循环风道：高温热空气由循环风机搅拌均匀后经过出风口百叶窗调节风向均匀的通过吊篮样品区然后从回风口回收，强制热风循环。
低温冲击时，冷空气由循环风机搅拌均匀后经过出风口百叶窗调节风向均匀的通过吊篮样品区然后从回风口回收，强制冷空气循环。
高温区及低温区气流循环系统独立，中间通过吊篮切换，将吊篮在高温区和低温区之间通过气缸往复推动，从而达到温度快速交变和室内温度均匀分布。

10.控制面板：采用原装进口temi触摸式可编程控制器，控制器操作简单，通俗易懂。

11.配电控制柜：总电源断路器，控制器，配电板，散热风机，超温保护器，气缸，空气压力保护器等。
